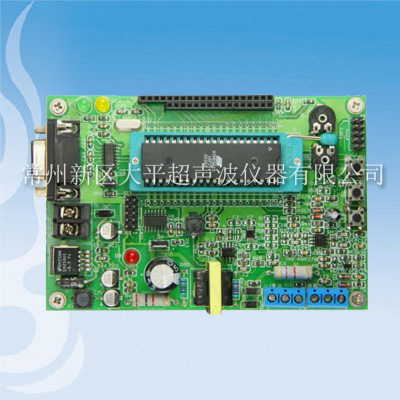

一、CUT 系列超聲波板卡概述：

   CUT 系列超聲波學習開發板，本著使學習者在硬件設計和軟件設計方面得到真正的訓練和學習的目的，一改傳統開發板的固定模式，對開發板上的硬件資源采 用了全開放結構，不僅適合學校進行超聲教學實驗，也適合超聲系統的設計開發 人員作為產品開發期使用的調試開發板。

  CUT 系列超聲波學習開發板，可用做超聲波水下測深，探魚的前期開發；可以做短距離，低速率的水聲通信實驗；可做超聲測距產品的前期開發，超聲傳感器 的相關實驗，可應用于汽車倒車、建筑施工工地以及一些工業現場的位置監控前 期開發，也可用于如液位、井深、管道長度的測量等場合的前期開發應用。

板載 JTAG 接口，可以方便進行仿真調試；

板載 ISP 接口，可以外接并口或 USB-ISP 下載器進行下載。

板載有 2 路 LED，可模擬指示工作狀態；

板載有 3 路獨立按鍵，可以方便的進行人機互動實驗；

板載 LCD1602 顯示接口，可以方便顯示英文和數字?jǐn)?shù)據；

板載 LCD12864 顯示接口，可以方便顯示漢字和圖形數據；

原創超聲波發射電路，實現多級放大，同時含有帶通濾波處理；

原創超聲波接收電路，同時采集預留 2 種采集方式，使用更加靈活；

所有 I/O 口全部引出，方便擴展實驗及測試；

UART 異步串行口+MAX232 電平轉換芯片，通過 DB9(母頭)接口可與電腦

的 COM 口通訊；

單總線溫度傳感器-- DS18B20，可以學習到單總線通訊的方法和溫度數據處理；

超聲波開發實驗板主控芯片為 AVR 芯片，可用于后續的 AVR 學習實驗開發；

板載主控芯片座為 DIP40，更方便利用其他單片機進行開發，以縮短開發周期；

眾多功能、人性化設計。除普通的實驗功能外，還能更大的發揮您的潛能，合

理的布局讓您在操作的時候更得心應手;

硬件設計模塊劃分清晰，原理明確，符合正常使用習慣;

電路簡單，安排了最常用最實用的功能電路，接口盡量不復用;

無論是程序下載還是仿真調試，讓您在學習中事半功倍，從而更快的學習和掌 握超聲波的應用;

標準例程的基上加配了綜合程序，購買者可全方位體驗代碼的學習，更重要的是能了解產品開發的全過程實例。
