渾身是寶的CSK-IA超聲波試塊

2022年03月15日

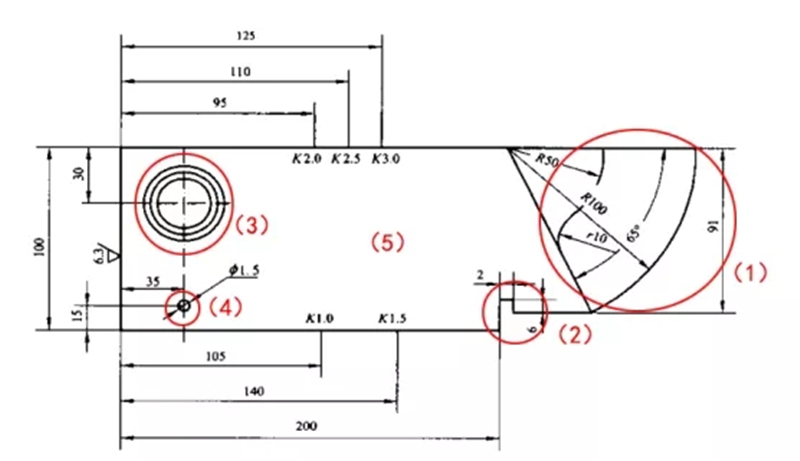

CSK-IA試塊是超聲波檢測較常用的試塊之一,標準中對于試塊的定義分為標準試塊、對比試塊,其中CSK-IA試塊穩居標準試塊行列已有15年之久,可見CSK-IA試塊不可撼動的位置,本文針對CSK-IA試塊的各部分功能進行描述,可對照下圖,查看序號位置所對應的功能。

(1)采用R=50mm,R=100mm弧,可用于測定聲速、探頭的入射點(前沿、探頭延遲),如果只采用單弧(50mm或100mm)可測定探頭的入射點,聲速可以手動輸入,橫波聲速為3230m/s。建議可采用單弧測試,測定聲速為CSK-IA試塊的聲速,對于檢測定位意義不大。


(2)可采用三個不同深度的臺階底面(85mm、91mm、100mm)用于測定直探頭的分辨力,此處測試結果可做參考,NB/T 47013要求測試方法參考JB/T 9214。


  (3) 可采用40mm、44mm、50mm三個階梯孔測定斜探頭的分辨力,此處測試結果可做參考,NB/T 47013要求測試方法參考JB/T 9214。另外可采用50mm圓孔測試斜探頭K值,此處需要注意不同標稱K值的探頭測試位置有所不同,K2、K2.5、K3探頭布置在上表面,K1、K1.5探頭布置在下表面。采用50mm圓孔還可測試直探頭的盲區,探頭位置分別布置在試塊上表面及側面,此處測試結果也作為參考,具體方法應參照JB/T 9214。


(4)φ1.5mm橫孔可用于測試斜探頭K值。


(5)將CSK-IA試塊平置,可用25mm大平底,測試水平線性、垂直線性,垂直線性測試結果可作參考,具體方法參照JB/T 9214。另外可用25mm大平底校準直探頭,調節掃描基線。
